一、控制目标与异常工况的界定

变风量空调系统（Variable Air Volume, VAV）区别于定风量系统（CAV）的核心，在于其送风量随末端负荷需求实时变化，而风机连锁控制正是实现这一动态调节的执行层保障。其首要目标，是使系统送风量与各末端风阀的实际需求相匹配，并维持风管内的静压在设定区间内保持稳定。当风机转速的调整幅度与末端风量需求的变化幅度不匹配时，风管内的静压将发生显著波动，进而在低负荷工况下诱发风机 “喘振”（surge）或在过高静压下导致风机过载、过压乃至动力失效。

喘振的物理本质，是风机运行点进入其特性曲线的不稳定区域：当送风量降至某一临界值、风管阻力与风机扬程失去平衡时，气流在叶轮与风管之间周期性倒流，造成流量和压力的剧烈振荡。与之相对的 “空载” 工况，则源于静压设定值偏高导致风阀过度关小、实际送风量远小于风机额定能力。二者均直接降低风机效率并缩短设备寿命，因此风机连锁控制的首要工程目标，即是通过精准的转速 — 风量耦合，将风机运行点始终约束在稳定且高效的区间内。

二、风机连锁控制的核心逻辑

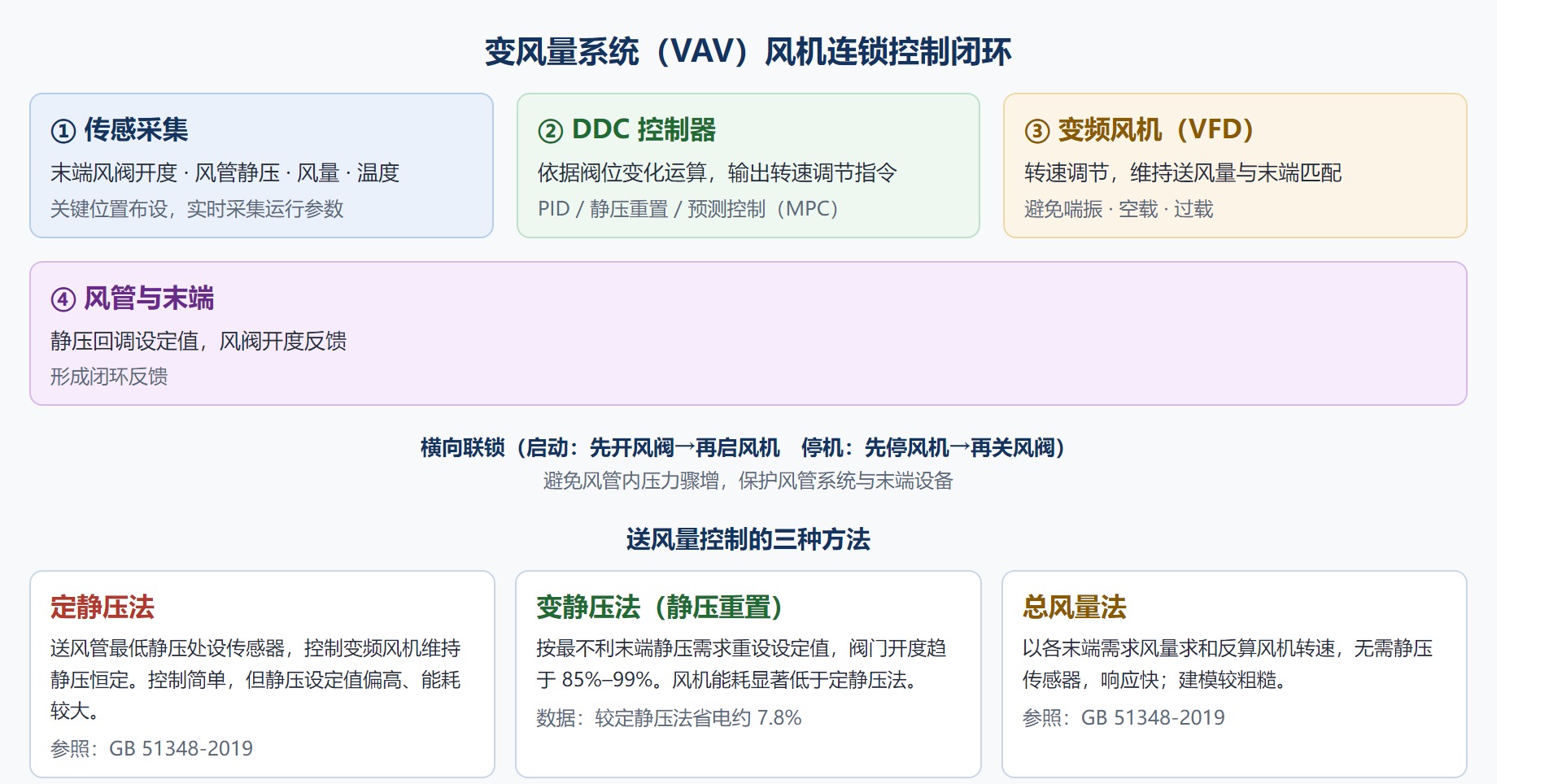

风机连锁控制策略的底层架构，是在系统的关键位置布置风量、静压、温度及风速传感器，实时采集运行参数并将信号传输至直接数字控制器（DDC）。控制器依据末端风阀开度的变化幅度，动态调整变频驱动（VFD）风机的转速设定，实现阀位变化与风机转速的精准联动。其控制闭环可表述为：末端风阀开度及需求风量变化 → 静压 / 风量传感器反馈 → DDC 运算输出 → 变频风机转速调节 → 风管静压回调至设定值。

除风机与末端的纵向联动外，该策略还须与新风阀、回风阀的控制逻辑构成横向联锁。规范层面的启停顺序要求为：风机启动时先开启风阀、后启动风机；风阀关闭时先停止风机、后关闭风阀。此顺序的工程目的，在于避免风机在风阀尚未就位时强行建压，防止风管内出现压力骤增，从而保护风管系统与末端设备在启动与停机瞬态下的运行安全。

需要特别指出的是，风机联锁并不能等效为简单的 “阀随风机动” 或 “机随阀动” 的单向控制。规范对送风量调节方式有明确限定：《民用建筑供暖通风与空气调节设计规范》（GB 50736-2012）第 7.3 节规定，变风量空调系统的送风量改变应采用风机调速方法以达到节能目的，不宜采用恒速风机、通过改变送、回风阀开度来实现变风量的简易方法，并应使送、回风机按转速分别控制以满足最小新风量要求。该条文从规范层面排除了以阀调节替代风机调速的低效路径，确立了 “风机调速为纲、风阀联动为从” 的控制原则。

三、送风量控制的三种方法与静压重置演进

依据《民用建筑电气设计标准》（GB 51348-2019）第 12 章的要求，变风量空调机组的送风量控制应采用定静压法、变静压法（含静压重置）或总风量法。三种方法在控制机理、能耗特性与工程适用性上存在显著差异。

定静压法在送风管最不利点（最低静压处）设置静压传感器，将实测静压与设定值比较后，经 PID 运算控制变频风机转速，使主风管静压保持恒定。其优势在于控制简单、运行稳定；但其静压传感器位置与数量难以精确确定，且为满足最不利末端需求，风管内静压设定值往往偏高，导致风机长期处于较高扬程下运行，能耗偏大。该方法在早期工程中应用较多，正逐步被更优方案替代。

变静压法（静压重置控制）的核心在于动态重设静压设定值：控制器依据各分区变风量末端装置的阀位反馈信息，按所有末端中风阀开度最大者（最不利末端）的静压需求，持续修正总管静压设定值。GB 51348-2019 条文说明进一步明确，变静压控制时一般应将阀门开大或接近于全开（85%～99% 开度），并在送风管道静压值尽可能减小的前提下，通过变频调节送风量。由于静压扬程可随负荷回落，风机运行能耗显著低于定静压法。数据表明，以重庆大学期刊《不同控制策略下变风量空调系统夏季运行工况》的对比研究为例，定静压策略的用电量较风机近端取压的变静压策略高约 7.8%，而远端取压的变静压策略其制冷效果较近端取压方案至少快 14%，在相同室外条件下展示了更优的响应与能效。

总风量法则完全规避了静压传感器的布设难题：其基于系统设定风量与风机设定转速之间的函数关系（风机相似特性），以各变风量末端装置需求风量的求和值作为系统设定总风量，直接反算风机设定转速。该方法利用 DDC 数据通信优势，响应速度快，避免了静压检测与控制中的诸多问题；但其建模较为粗糙，对末端风量测量精度与数据传输可靠性要求较高。

从控制代际看，上述三种方法均属于 “反应式” 调节 —— 依据当前测量状态调整风机转速。而现代 VAV 系统的控制策略，正从传统的单参数控制向多参数耦合的优化控制演进。

四、从多参数耦合到模型预测控制的能效跃升

变风量系统在控制论层面属大时滞、非线性系统，常规比例积分微分（PID）控制难以同时兼顾高控制精度与低能耗，这一矛盾推动了控制策略向优化控制的演进。多参数耦合优化控制将末端风阀开度、室内温度、CO₂ 浓度、室外气象条件等多路信号纳入统一决策，依据各分区的实时负荷差异化分配送风量。

部分先进项目已开始部署模型预测控制（MPC）技术：其通过精准的建筑热动态模型，结合实时采集的环境参数与负荷预测数据，提前计算未来时段内的最优风量设定值，对送风状态进行超前调整，而非被动响应偏差。用户所提供的工程素材显示，该技术可将系统综合能效再提升约 10%。文献层面的量化证据亦支持这一方向：《信息与控制》期刊发表的研究表明，改进型 Homothetic Tube MPC 算法在实施周期内的总能耗较 Tube MPC 低约 15.67%、较 Homothetic Tube MPC 低约 6.46%；Frontiers 期刊的研究则报告，MPC 较规则基控制（RBC）实现约 7.32% 的节能。各文献具体数值因建筑类型、负荷特性与基准控制方案不同而存在差异，但均指向 MPC 在变风量系统中具备可量化的节能潜力。

五、建筑、暖通与装修三个维度的工程约束

风机连锁控制策略的落地效果，受建筑、暖通与装修三个维度设计质量的共同制约，任一维度的偏差都会传导至控制环路。

建筑维度：建筑负荷分区与空间布局决定各末端的需求风量分布与最不利末端的位置，进而影响变静压法中静压测量点选取与控制精度。若各分区负荷特性差异过大，最不利末端的静压需求将持续拉高总管设定值，削弱静压重置的节能效果。

暖通维度：风管系统水力平衡是连锁控制稳定性的前提。GB 50736-2012 第 6.6.6 条要求，通风与空调系统各并联环路压力损失应进行水力平衡计算，相对差额不宜超过 15%；当通过调整管径无法达到时，应设置调节装置。风管阻力分布不均或管路过长，会放大静压测量与控制的误差，导致控制效果打折。

装修维度：末端风口选型与气流组织直接关系送风量变化对室内热湿环境的扰动。GB 50736-2012 同时指出，送风口选择不当时，送风口风量的变化将影响室内气流组织，使热湿环境无法达到设定要求；风机动力型末端的装修安装（如串联式连续运行、并联式间歇运行的配置）亦须与 DDC 联锁逻辑匹配，以避免末端内置风机启停与主风机转速调节失序。

六、工程实施与运维要点

针对暖通工程师、设计师、机电及项目管理人员的实施环节，风机连锁控制策略的工程化须落实以下要点：其一，静压传感器的布设位置应依据负荷分布与最不利环路确定，并在调试阶段结合变静压法的控制参数整定验证升速 / 降速阈值与响应速度；其二，依据 JGJ 343-2014《变风量空调系统工程技术规程》第 3.7 节，风机控制柜应设置远程 / 就地转换开关，远程状态可执行风机启停、频率调整、水阀开度及房间温度设定等远动功能；其三，变静压法对风管系统设计合理性要求较高，管路过长或阻力分布不均时，宜评估是否改用总风量法或引入预测控制；其四，对已部署 MPC 的项目，应同步建立建筑热动态模型的校正机制，以维持预测精度并避免模型失配带来的控制偏移。

综上，变风量系统风机连锁控制策略的本质，是以传感器采集、DDC 运算与变频风机调速构成闭环，以风阀 — 风机 — 静压的精准耦合维持送风量与末端需求匹配，并通过静压重置与模型预测控制持续降低风机能耗。规范条文与文献数据共同表明：静压重置较定静压法具备明确节能优势，MPC 则在优化层面进一步释放节能潜力，二者共同构成该领域从工程执行到能效优化的完整技术路径。
